Anti Drone Detectie Systeem

Item

Parameters

Subeenheid detectie- en storingsapparatuur

1.1 Detectie ontvanger frequentiebereik: 10MHz ~ 6GHz

1.2 Real-time bandbreedte: 480MHz

1.3 Vier interferentiebanden

1.3.1 900-930MHz (industriële drone) 20W

1.3.2 1559-1610MHz (GPS-interferentie) 10W

1.3.3 2400-2485 MHz 25W

1.3.4 5725-5850MHz 50W

1.4 Detectie- en jammingafstand

1.4.1 Detectie afstand: 3-5KM (stedelijke omgeving); 6-12KM (voorstedelijke vooral open omgeving)

1.4.2 Jamming afstand: 1-1.5KM (100 meter hoog);

1.5 Detectienauwkeurigheid: 9,3° (testrapportgegevens)

1.6 Antenne

1.6.1 Frequentiebereik: 380MHz-6GHz

1.6.2 Horizontale detectiehoek: 0 °- 360 °

1.6.3 Verticale detectiehoek: -30°- +90°

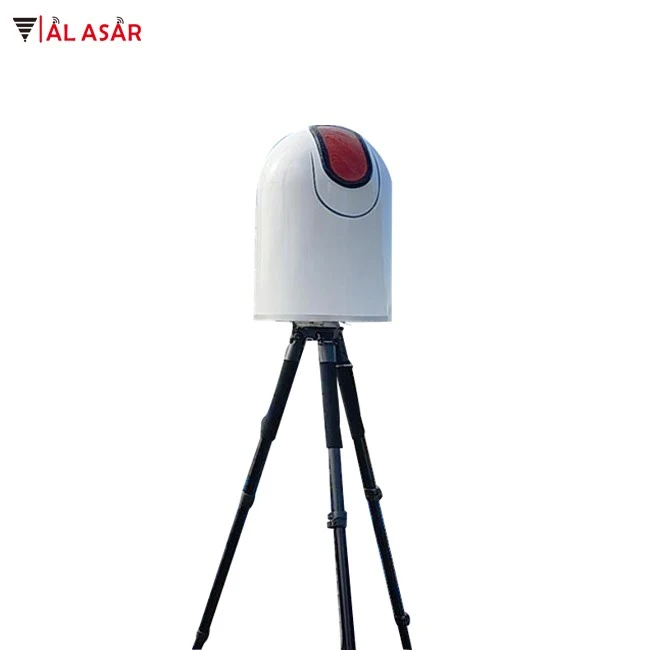

1.7 De hele machine (het apparaat is een geïntegreerd detectie- en tegenmaatregelapparaat)

1.7.1 Maximaal stroomverbruik: 300W

1.7.2 Werktemperatuur: -20 °~ +60 °

1.7.3 Opslagtemperatuur: -40 °~ +70 °

1.7.4 Gewicht: 12.25KG

1.7.5 Grootte: diameter 400mm * hoogte 555mm

Antenne beugel

2.1 Gewicht: 4.32KG

2.2 Maat: diameter 260mm* gesloten hoogte 923mm

Computer

Laptop, muis, adapter, netwerkkabel. (kan worden aangesloten op het centrale HDMI-display)

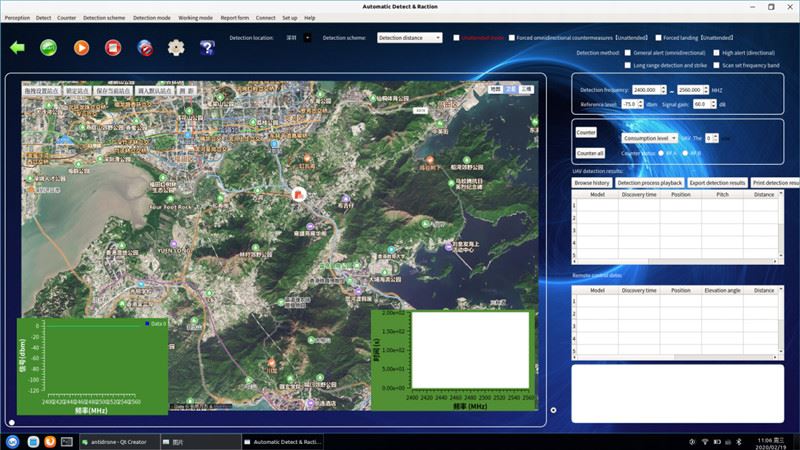

Spectrum systeem software en functies

4.1 DRONE-identificatie en -positionering: Met behulp van radiospectrumdetectie kan het 8 DRONE-modellen tegelijkertijd identificeren en lokaliseren, automatisch het detectieresultaatvenster openen, het DRONE-beeld identificeren, het DRONE-model, azimut weergeven, frequentie, niveau en afstand gebruiken, het verdwijnen van de drone wist en herschikt automatisch de detectieresultaten.

4.2 Snelle identificatie en positionering: identificatietijd<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 Lijst met detectieresultaten: De lijst toont de drone en het model, de tijd, het azimut en de afstandsinformatie en kan als rapport worden geëxporteerd.

4.4 Positionering van één station: Met behulp van radiospectrumdetectie kan de afstand tussen de drone en de operator ruwweg worden gemeten door middel van complexe algoritmen onder de omstandigheden van een enkel station en een enkele locatie.

4.5 Kaartweergavefunctie: geef de positie van de drone en de operator weer op een 2D (3D) kaart en geef gegevens weer zoals breedtegraad, lengtegraad en afstand. Kaartweergavefunctie: geef de positie van de drone en de operator weer op een 2D-kaart (3D) en geef gegevens weer zoals breedtegraad, lengtegraad en afstand.

4.6 De detectie- en verdedigingshoek kan worden ingesteld: Afhankelijk van de gedetecteerde geografische situatie, als er een hoge berg of een hoogbouw achter ligt en alleen de DRONE aan de voorkant moet worden beschermd, kan het hoekbereik van de bescherming willekeurig worden ingesteld, waardoor de valse hoek veroorzaakt door signaalreflectie effectief kan worden geëlimineerd.

4.7 Afstandskalibratie: Voor verschillende elektromagnetische omgevingen zullen er fouten in de detectieafstand optreden. Het systeem kan afstandskalibratiedetectie bieden, de drone 100 meter laten vliegen op een afstand van 500 meter en het systeem zal automatisch de detectieafstand kalibreren om de detectie te maken De afstandsmeting is nauwkeuriger.

4.8 Detectiefrequentieband kan worden ingesteld: Afhankelijk van de werkelijke frequentieband die door de drone wordt gebruikt, kan de detectiefrequentieband worden ingevoerd en bewerkt om de detectie efficiënter te maken en is het niet nodig om alle frequentiebanden te scannen voor detectie.

4.9 Volledige frequentiebanddetectie: De frequentieband die door de systeemapparatuur wordt gedetecteerd, is van 10 MHz-6 GHz en de frequentieband van de antennedekking is 380 MHz-6 GHz. Het behoudt een goede versterking vlakheid in de hele frequentieband. De antenneversterking is van 5dBi-8dBi, die zich kan aanpassen aan meer dan driehonderd MHz. Onbemande vliegtuigdetectie in alle gangbare frequentiebanden van 6GHz, frequenties onder 380MHz kunnen ook worden gedetecteerd en de detectieafstand wordt verkleind.

4.10 De afstandsbediening is de positioneringsfunctie van de piloot: tijdens het detectieproces identificeert en lokaliseert het systeem het signaal van de afstandsbediening terwijl het allerlei soorten drones detecteert en lokaliseert, wat de positioneringsfunctie van de piloot is. De werkelijke meting is groot binnen het zichtbare bereik. Xinjiang DRONE afstandsbediening detectie en positionering afstand is > 800 meter

4.11 Intelligente koppelingsmaatregel: Afhankelijk van de frequentieband en het azimut van de gedetecteerde DRONE, kunt u kiezen welke DRONE u wilt tegengaan. Het systeem selecteert automatisch de frequentieband voor tegenmaatregelen en verzendt automatisch signalen bij het gedetecteerde azimut. Tegenmaatregel, de efficiëntie van de tegenmaatregel kan met 4 ~ 6 keer worden verhoogd en het kan voorkomen dat alle frequentiebanden en alle hoeken worden verzonden, wat de normale wifi en andere communicatie niet schaadt en per ongeluk het op de witte lijst geplaatste vliegtuig beschadigt.

4.12 Modelfunctieregistratie: Voor nieuwe modellen kan het systeem beeldoverdracht en frequency hopping-functiegegevens opnemen, automatisch opnemen en automatisch een menu openen na opname, en het kan het model de volgende keer automatisch identificeren. De speciale opnamefunctie kan zich aanpassen aan de identificatiebehoeften van onbemande vliegtuigen van industriële kwaliteit.

4.13 Voice prompt functie: het systeem zal automatisch voice prompt alarm informatie en belangrijke bewerkingen。

4.14 Zelfpositioneringsfunctie van de apparatuur: Het systeem heeft dubbele positioneringsmogelijkheden van GPS en Beidou, evenals een eigen positie. Het hoeft het azimut niet handmatig aan te passen en de positie kan willekeurig worden geplaatst.

4.15 Geïntegreerde detectie- en tegenmaatregelen en antennes: De systeemapparatuur verschilt van conventionele detectie- en verdedigingsapparatuur, maar integreert detectie, tegenmaatregelen en full-band antennes. Het is compact en gemakkelijk te gebruiken, stabiel en betrouwbaar, gemakkelijk te gebruiken en geschikt voor snelle implementatie.

4.16 Model beschikt over luchtauto autonome identificatie: Voor het DRONE-model dat het systeem niet heeft, heeft het systeem de functie van autonoom leren en identificatie en oordeel, en het wordt weergegeven als een onbekend model. Als u het model kent, kan het automatisch in het systeem worden opgeslagen en de volgende keer dat het als model wordt geïdentificeerd, kan het illegaal geassembleerde onbemande vliegtuig ook worden gedetecteerd en gepositioneerd.

4.17 Identificatie en positionering van drones van industriële kwaliteit: het speciale intelligente spectrumalgoritmeontwerp overtreft algemene detectieapparatuur en kan drones van industriële kwaliteit identificeren en lokaliseren, zelfs geassembleerde drones, die meer geschikt zijn voor het voorkomen en beheersen van terroristische aanslagen.

4.18 Open nieuw model DRONE-signaalfunctie opnamefunctie: Voor de voortdurend ontwikkelende en veranderende DRONE-signalen kan de opnamemethode worden gebruikt om de databasegegevens voortdurend te vergroten om ervoor te zorgen dat de apparatuur niet lang achterop raakt.

4.19 DRONE traject beschrijving functie, historische detectie resultaat query, software en data update functie, etc.

4.20 Ondersteuning VPN bediening op afstand en controle functie
