Een ongeautoriseerde drone kan het luchtruim in de buurt van een luchthaven binnendringen of overheidsfaciliteiten, energie-infrastructuur, militaire bases, gevangenissen, industrieparken of grote publieke evenementen naderen. In sommige gevallen kan het een directe bedreiging vormen voor de veiligheid van het personeel en de kritieke infrastructuur. ‘Het detecteren van drones’ is niet langer de enige vereiste.
Een belangrijkere vraag is: als een drone eenmaal is gedetecteerd, hoe kan er dan effectief juridisch, veilig en gecontroleerd mee worden omgegaan? Dit is precies waaromdrone-jamsystemenzijn in beeld gekomen.

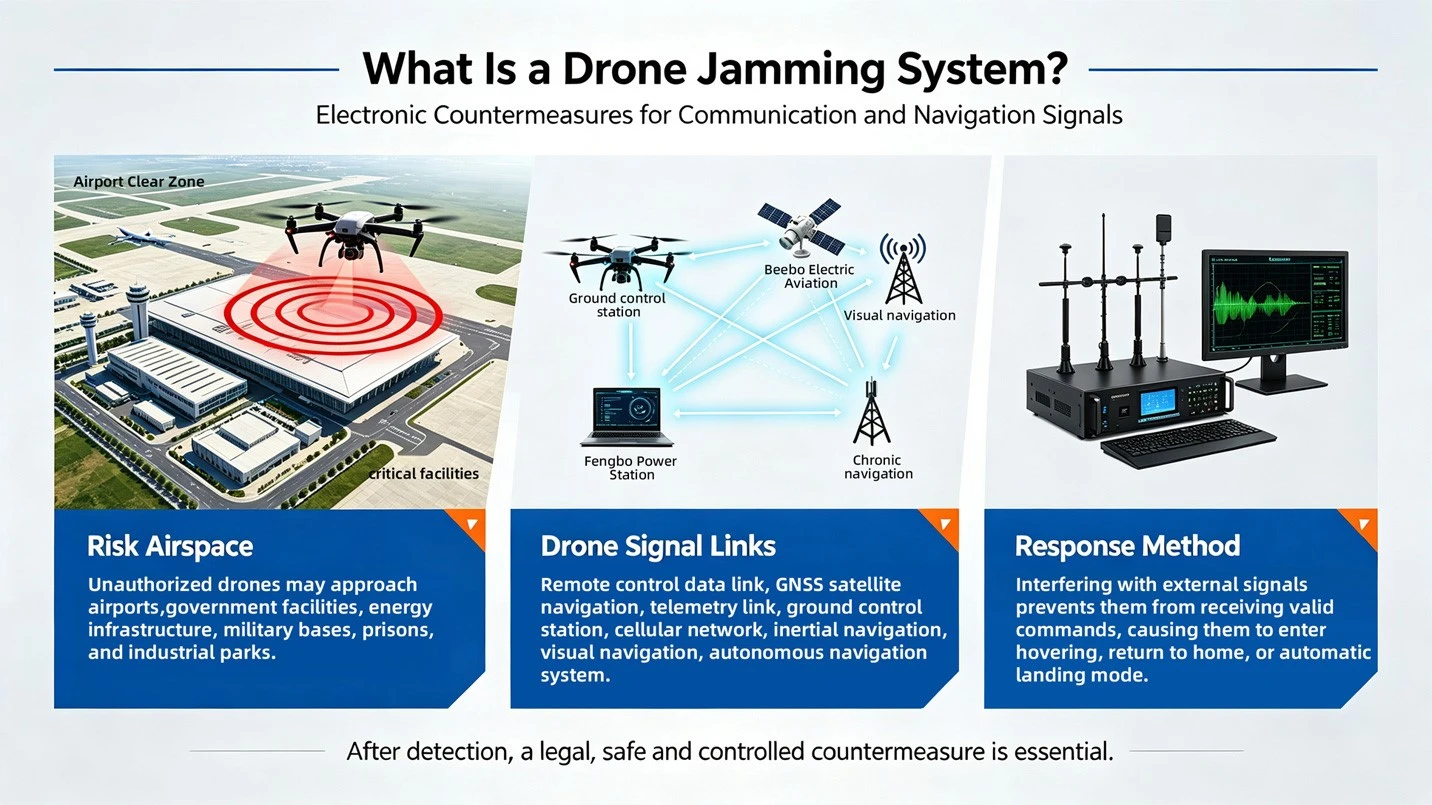

Wat is eendrone-jamsysteem?
Jammingsystemen voor onbemande luchtvaartuigen (UAV's) zijn elektronische tegenmaatregelen die worden gebruikt om de communicatie- of navigatiesignalen van onbemande luchtvoertuigen (UAV's) te verstoren, en vormen een belangrijk onderdeel van moderne tegen-UAV-systemen.
Een UAV opereert doorgaans niet geheel zelfstandig.
Afhankelijk van het UAV-type, de missie en de vluchtcontrolearchitectuur kan deze afhankelijk zijn van:
• Afstandsbediening en datalinkcommunicatie;
• GNSS-satellietnavigatie;
• Telemetrieverbinding;
• Grondcontrolestation;
• Mobiele of andere draadloze netwerken;
• Traagheidsnavigatiesysteem;
• Visueel navigatiesysteem;
• Autonoom vluchtsysteem in de lucht.
Ernstige interferentie met een van deze kritische externe signalen kan de normale werking van een drone verstoren. Wanneer de communicatieverbinding tussen de drone en de operator wordt verstoord, kan de drone mogelijk geen effectieve besturingsopdrachten ontvangen. Sommige drones kunnen in een zweeftoestand terechtkomen; sommigen kunnen een terugkeer-naar-huisprocedure uitvoeren; sommige landen mogelijk automatisch; en drones met sterke autonome capaciteiten kunnen hun missies zelfs blijven uitvoeren, afhankelijk van hun navigatiesystemen aan boord. Daarom is bij het evalueren van een drone-jammingsysteem de werkelijk belangrijke vraag: "Kan het op betrouwbare wijze doeldrones identificeren en effectief bestrijden onder legale, controleerbare en veilige omstandigheden, terwijl de impact op de omliggende normale communicatie- en navigatiesystemen wordt geminimaliseerd?" Dit is het echte probleem dat moderne C-UAS-technologie moet oplossen.

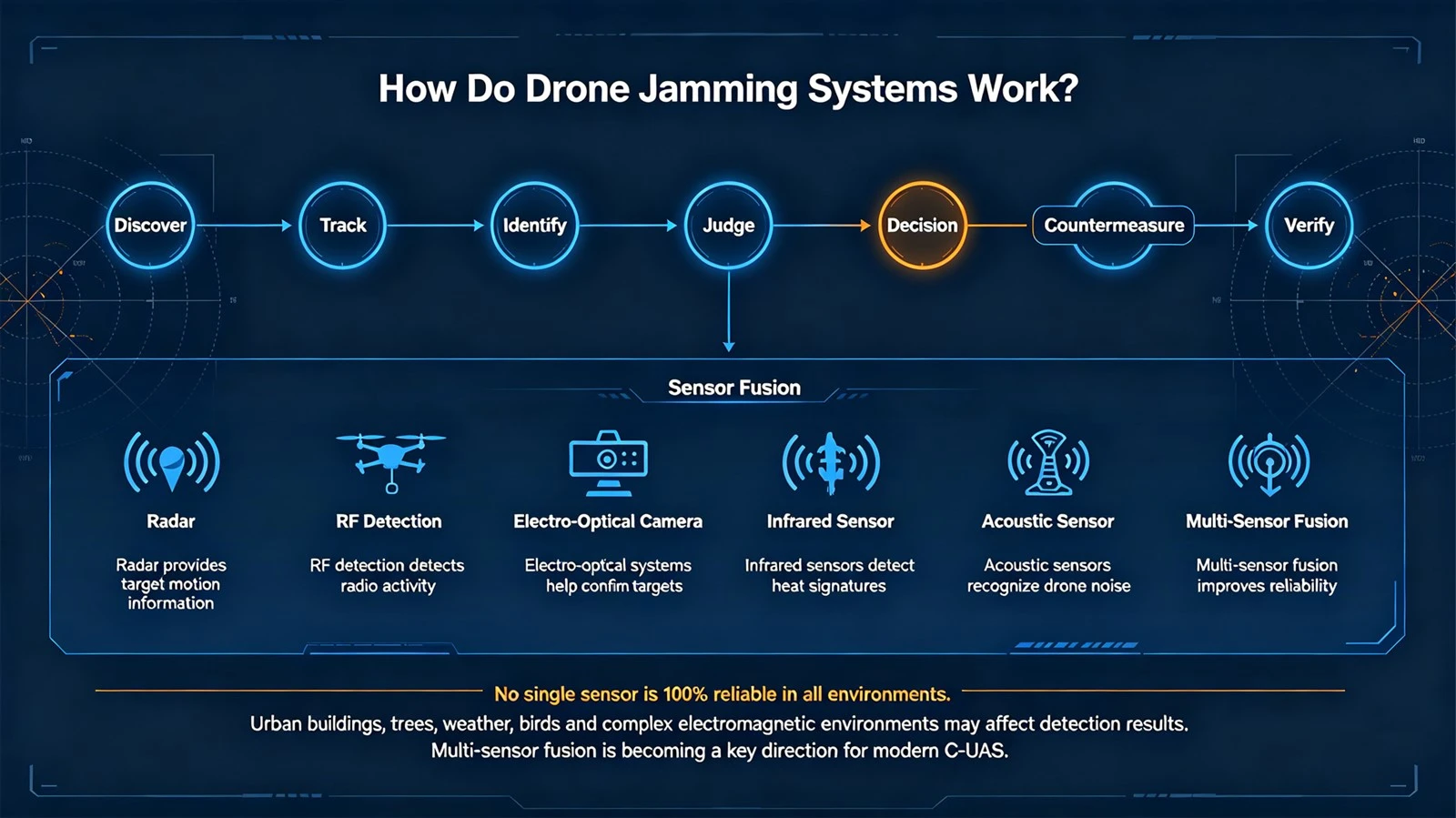

Hoe werken drone-jamingsystemen?
Vanuit een macroperspectief volgt een volwassen counter{0}}dronesysteem doorgaans dit proces:
Ontdek → Volg → Identificeer → Beoordeel → Beslissing → Tegenmaatregel → Verifieer
Jamming-apparaten bevinden zich doorgaans in de fase van ‘tegenmaatregelen’. Het systeem moet eerst de aanwezigheid van drones in het luchtruim vaststellen.
Veel voorkomende drone-detectietechnologieën zijn onder meer:
• radar;
• RF-detectie;
• elektro-optische camera's;
• infraroodsensoren;
• akoestische sensoren;
• multi-sensorfusie.
• Elke sensor heeft zijn voordelen.
Radar biedt bijvoorbeeld informatie over doelbewegingen; RF-detectie kan radioactiviteit detecteren die door drones wordt gegenereerd; en elektro-optische systemen kunnen operators helpen doelen te bevestigen. Geen enkele sensor kan in alle omgevingen 100% betrouwbaar zijn.
Stedelijke gebouwen, bomen, het weer, vogels en complexe elektromagnetische omgevingen kunnen allemaal de detectieresultaten beïnvloeden. multi-sensorfusie wordt een belangrijke ontwikkelingsrichting voor moderne C-UAS (Continuous Adaptive Systems).

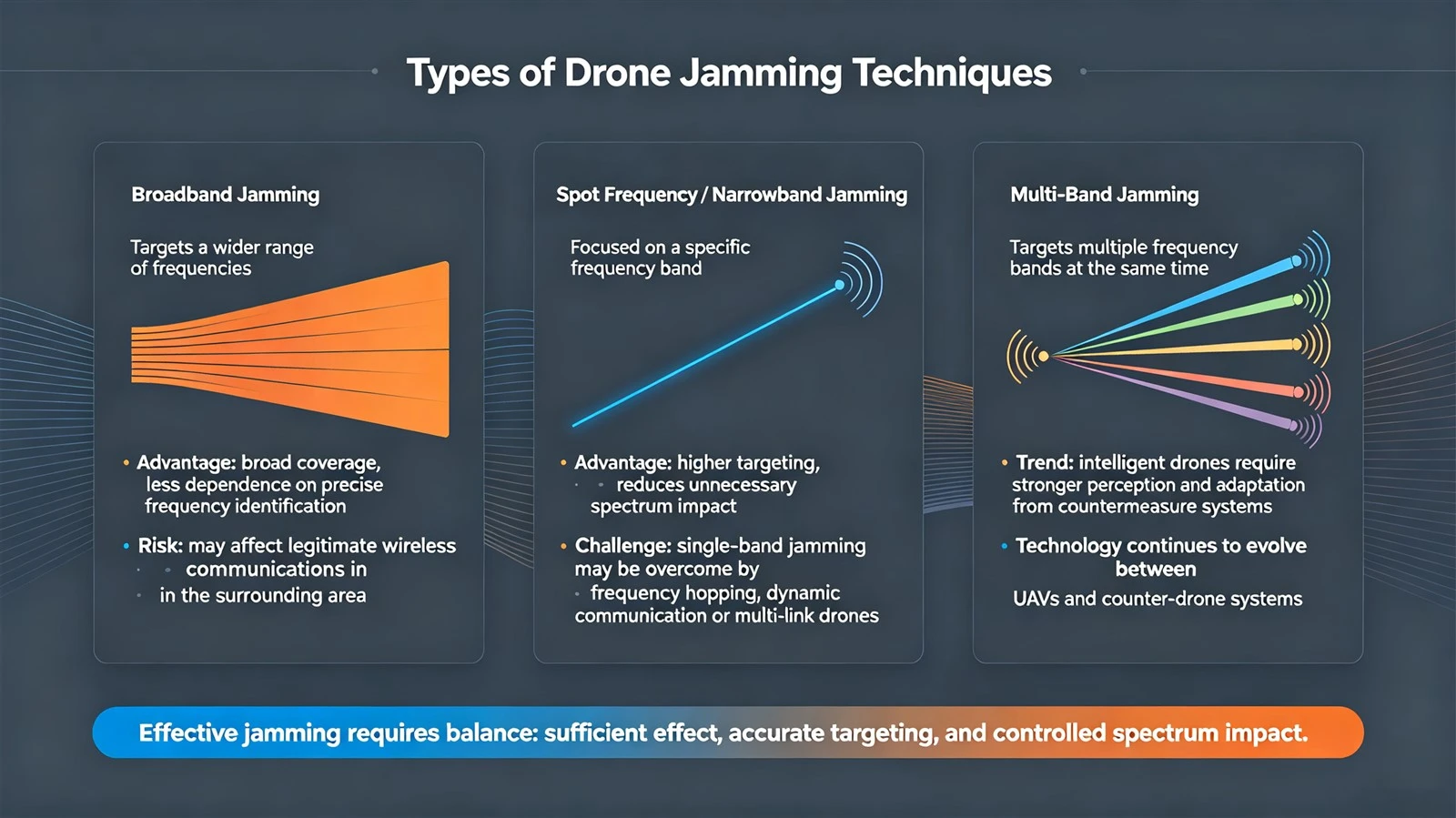

Wat zijn de soortendrone-jammingtechnieken?
Vanuit technisch perspectief kan RF-jamming op verschillende manieren worden geclassificeerd.
1,Breedbandstoring:Breedbandjamming richt zich op een breder bereik aan frequenties. Het voordeel ligt in de relatief brede dekking, zonder volledig afhankelijk te zijn van nauwkeurige identificatie van de communicatiefrequentie van het doel. hoe groter het storingsbereik, hoe groter het risico dat legitieme draadloze communicatie in de omgeving wordt verstoord. breedbandstoring is niet simpelweg een kwestie van 'hoe sterker, hoe beter'.
2, spotfrequentie of smalbandstoring:Vergeleken met breedbandjamming is smalbandjamming meer gericht op een specifieke frequentieband. Het voordeel van deze aanpak is de grotere doelgerichtheid en het potentieel om onnodige spectrumeffecten te verminderen.
Als de doeldrone technologieën gebruikt zoals frequentieverspringing, dynamische communicatie of multi{0}}linkcommunicatie, kan single- bandjamming voor grotere uitdagingen komen te staan.
3, Multi--jamming:Sommige tegen-dronesystemen kunnen zich tegelijkertijd op meerdere frequentiebanden richten.
Dit weerspiegelt een belangrijke trend: er ontstaat voortdurend een technologisch spel tussen drones en tegen-dronesystemen.
Hoe intelligenter de drone, hoe sterker het waarnemings- en aanpassingsvermogen dat vereist is door het tegenmaatregelensysteem.

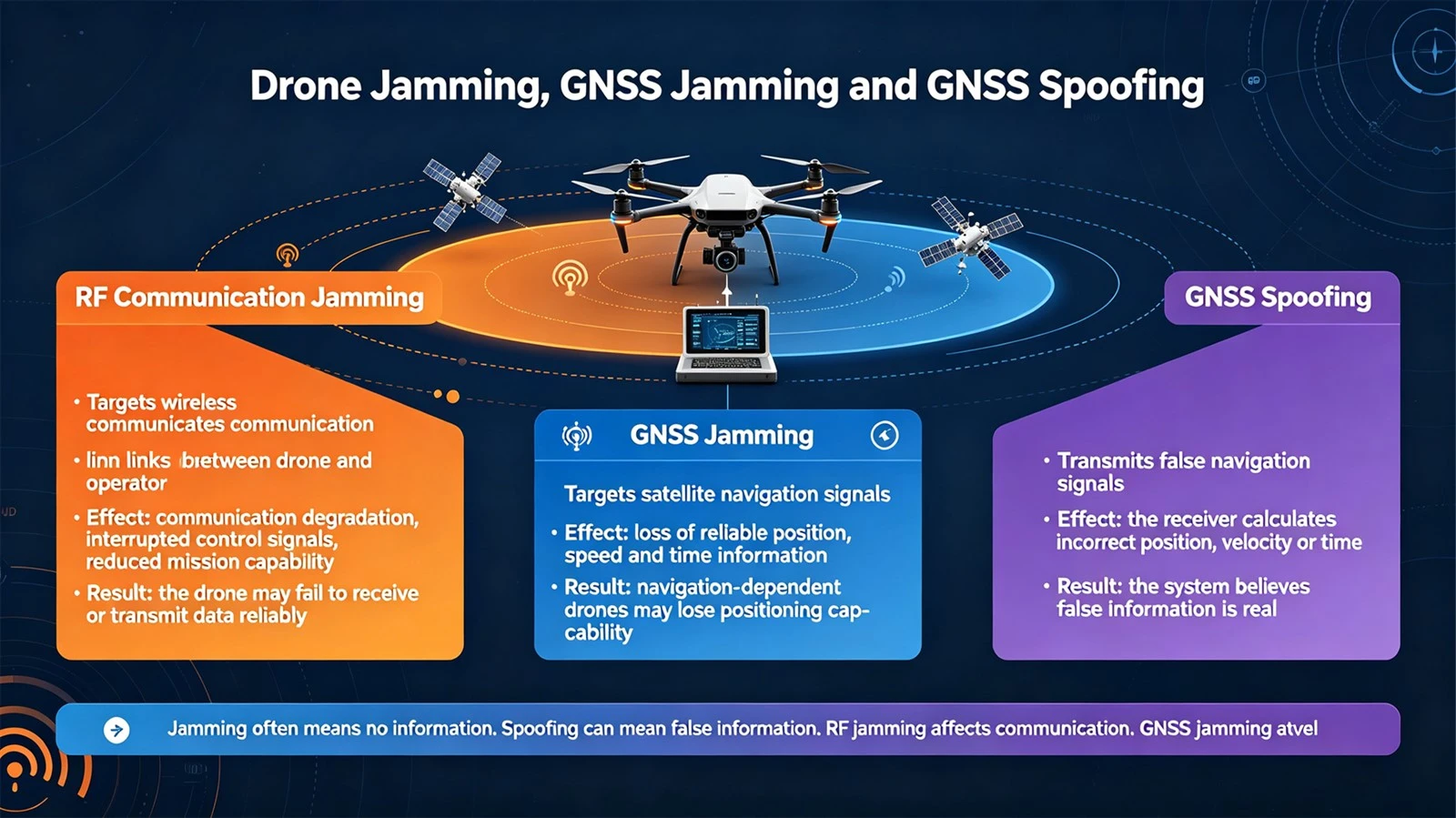

Wat is het verschil tussen drone-jamming, GNSS-jamming en spoofing?
Bij het bespreken van tegenmaatregelen tegen drones komen ‘jamming’ en ‘spoofing’ vaak samen voor. Het is niet dezelfde technologie. Het begrijpen van de verschillen daartussen is van fundamenteel belang voor het begrijpen van de technologie voor elektronische oorlogsvoering met drones.
1. RF-communicatiestoring
RF-jamming richt zich primair op draadloze communicatieverbindingen. Drones moeten doorgaans via radioverbindingen informatie uitwisselen met grondcontrolestations of operators. Als de communicatieverbinding ernstig wordt verstoord, kan de communicatiekwaliteit verslechteren, waardoor de drone uiteindelijk niet meer op betrouwbare wijze gegevens kan ontvangen of verzenden.
Doodle Labs beschrijft drone-RF-jamming als de opzettelijke interferentie met communicatiesignalen tussen de drone en de operator, wat kan resulteren in communicatieonderbrekingen en verminderde missiemogelijkheden. Vanuit een counter-drone-perspectief betekent dit: interferentie met de "communicatiemogelijkheden" van een drone kan een manier zijn om zijn missie-uitvoeringsmogelijkheden te verstoren.
GNSS-jamming richt zich primair op satellietnavigatiesignalen. GNSS omvat GPS en andere wereldwijde satellietnavigatiesystemen. Veel drones vertrouwen op GNSS voor positionering, navigatie, waypointvlucht en positiebepaling. Wanneer GNSS-signalen worden geblokkeerd, zijn drones mogelijk niet meer in staat betrouwbare informatie over positie, snelheid en tijd te verkrijgen.
UAV Navigation wijst erop dat GNSS-signalen kunnen worden beïnvloed door verschillende factoren, waaronder natuurlijke elementen, technische problemen en menselijke tussenkomst. Opzettelijke storing kan ertoe leiden dat GNSS-afhankelijke drones hun navigatiemogelijkheden verliezen. RF-storing heeft vooral invloed op de communicatie, terwijl GNSS-storing vooral de navigatie beïnvloedt. Hoewel beide vormen van elektronische interferentie zijn, hebben ze invloed op verschillende doelen.
Wat is GNSS-spoofing?
De kern van interferentie ligt in het 'voorkomen dat u echte signalen ontvangt', terwijl misleiding 'u valse signalen laat ontvangen en ten onrechte gelooft dat ze echt zijn'. GNSS-spoofing, of spoofing van satellietnavigatie, verwijst naar het genereren of gebruiken van valse navigatiesignalen, waardoor de ontvangende apparatuur onjuiste positie-, snelheids- of tijdinformatie berekent.
Drone-navigatie-experts wijzen erop dat misleiding complexer is dan eenvoudige interferentie, omdat het probeert de GNSS-ontvanger voor de gek te houden, waardoor het systeem onjuiste positiegegevens verkrijgt. Inmenging betekent gewoonlijk 'onvermogen om informatie te verkrijgen', terwijl bedrog kan betekenen 'het verkrijgen van valse informatie'. Voor autonome vluchtsystemen zijn de risico’s van deze twee scenario’s totaal verschillend.

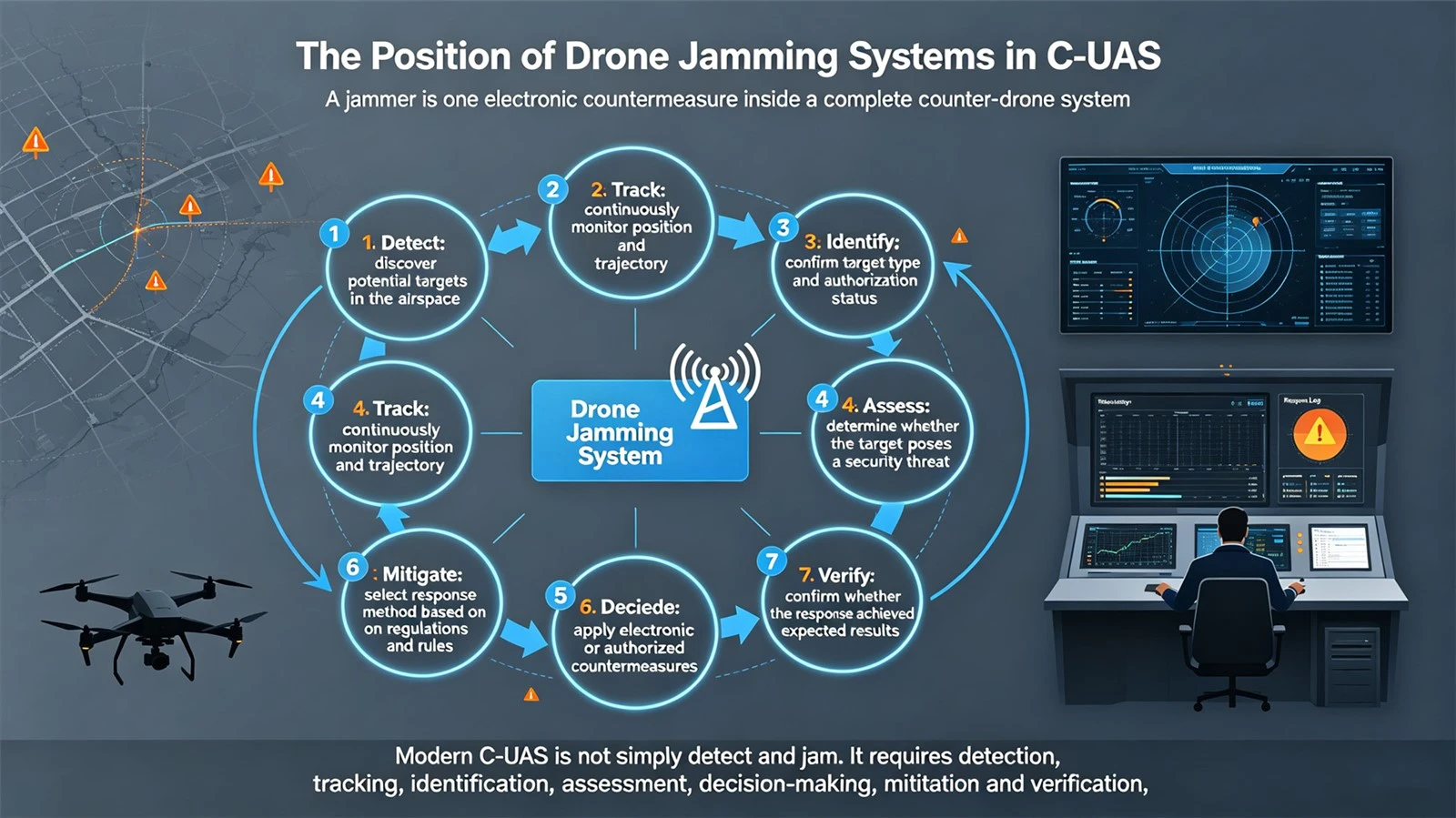

De positie van drone-storingssystemen in counter-UAV-systemen
Moderne C-UAS mag niet worden opgevat als een 'drone-jammer'. Drone-jamingsysteem is een elektronische tegenmaatregel binnen het C-UAS-systeem.
Een compleet anti-dronesysteem is als volgt:
1. Detecteren – Het ontdekken van potentiële doelen in het luchtruim.
2. Volgen – Continu monitoren van de positie en het traject van het doelwit.
3. Identificeren – Bepalen of het doelwit een drone is en of het een geautoriseerd doelwit is.
4. Beoordelen – Bepalen of het doelwit een veiligheidsdreiging vormt.
5. Beslissen – Een reactiemethode selecteren op basis van regelgeving, missieregels en de situatie ter plaatse.
6. Mitigeren – Het nemen van elektronische of andere tegenmaatregelen wanneer dit is toegestaan.
7. Verifiëren – Bevestigen of de tegenmaatregelen de verwachte resultaten hebben opgeleverd.
Dit proces komt meer overeen met de ontwikkelingsrichting van moderne C-UAS dan eenvoudigweg "het detecteren van een drone → het activeren van een stoorzender."

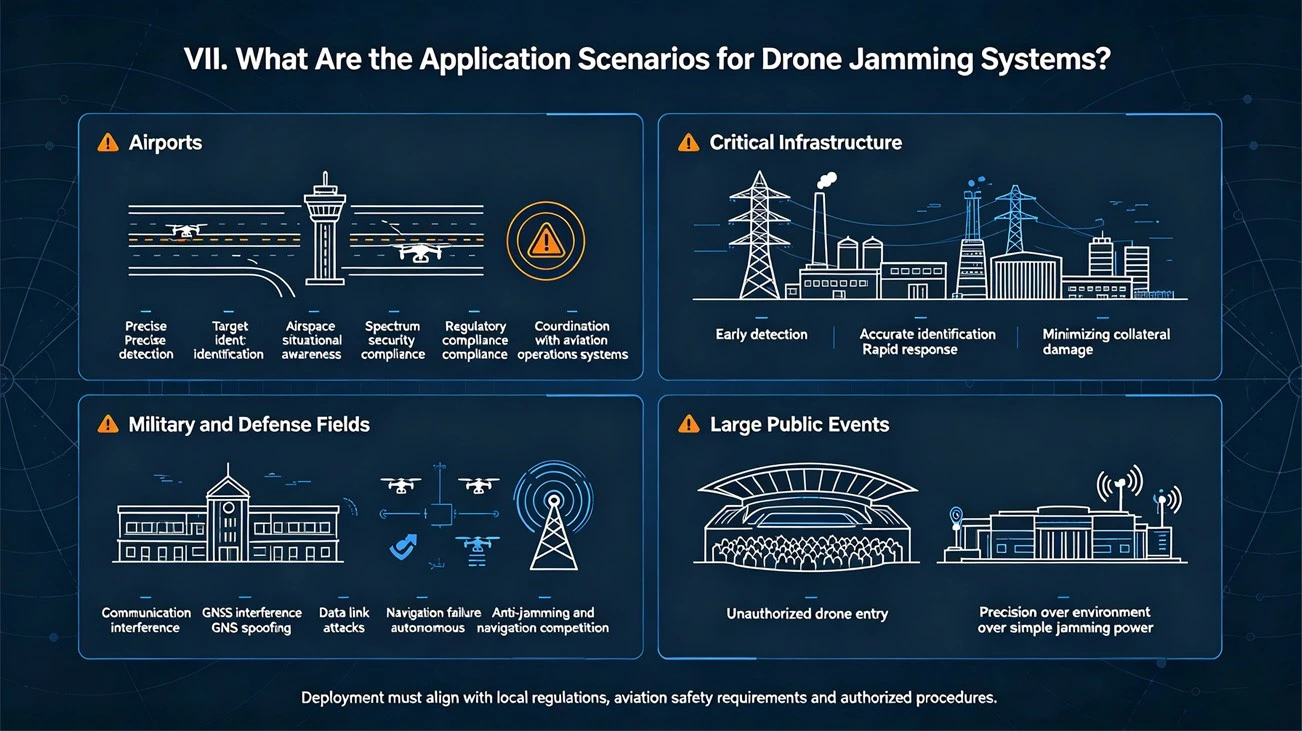

Waar zijn de toepassingsscenario's voordrone-jammingsystemen?
1. Luchthavens
Luchthavens behoren tot de meest gevoelige locaties voor de toepassing van counter-dronetechnologie.Drones die het luchtruim nabij luchthavens binnendringen, veroorzaken niet alleen veiligheidsproblemen, maar kunnen ook rechtstreeks escaleren tot veiligheidsproblemen in de luchtvaart. Daarom richten dronesystemen op luchthavens- zich doorgaans op de volgende aspecten:
Nauwkeurige detectie;
· Doelidentificatie;
· Situationeel bewustzijn in het luchtruim;
· Spectrumbeveiliging;
· Naleving van regelgeving;
· Toegestane tegenmaatregelen;
· Coördinatie met luchtvaartoperatiesystemen.
De Amerikaanse FAA besteedt ook speciale aandacht aan de luchtvaartveiligheids- en radio-interferentieproblemen die C-UAS-technologie kan veroorzaken, en benadrukt dat de inzet van gerelateerde technologieën moet voldoen aan de toepasselijke federale wetten en luchtvaartveiligheidseisen.
2. Kritieke infrastructuur
Energie, energie, communicatie, industrie en andere kritieke infrastructuur kunnen belangrijke scenario's worden voor de beveiliging van drones.
Voor deze faciliteiten is de kernvereiste doorgaans niet simpelweg het ‘neerhalen van drones’, maar eerder:
Vroege detectie + nauwkeurige identificatie + snelle reactie + minimaliseren van bijkomende schade.
3. Militaire en defensievelden
De militaire omgeving is een belangrijk toepassingsgebied voor elektronische oorlogsvoeringtechnologie.
In complexe elektromagnetische omgevingen kunnen drones te maken krijgen met:
* Communicatie-interferentie;
* GNSS-interferentie;
* GNSS-spoofing;
* Datalink-aanvallen;
* Navigatiefout.
Ondertussen verbeteren militaire drones voortdurend hun anti-jamming- en autonome navigatiemogelijkheden.
Daarom is er tussen de twee partijen een typische technologische concurrentie ontstaan.
4. Grote publieke evenementen
Sportevenementen, muziekfestivals, overheidsevenementen en andere grote publieke evenementen kunnen te maken krijgen met het probleem van ongeoorloofde toegang met drones.
Bij grote evenementen zijn doorgaans een groot aantal draadloze apparaten betrokken. in deze omgeving moeten counter-dronesystemen zich vooral richten op:
* Precisie, in plaats van simpelweg jamkracht na te streven.

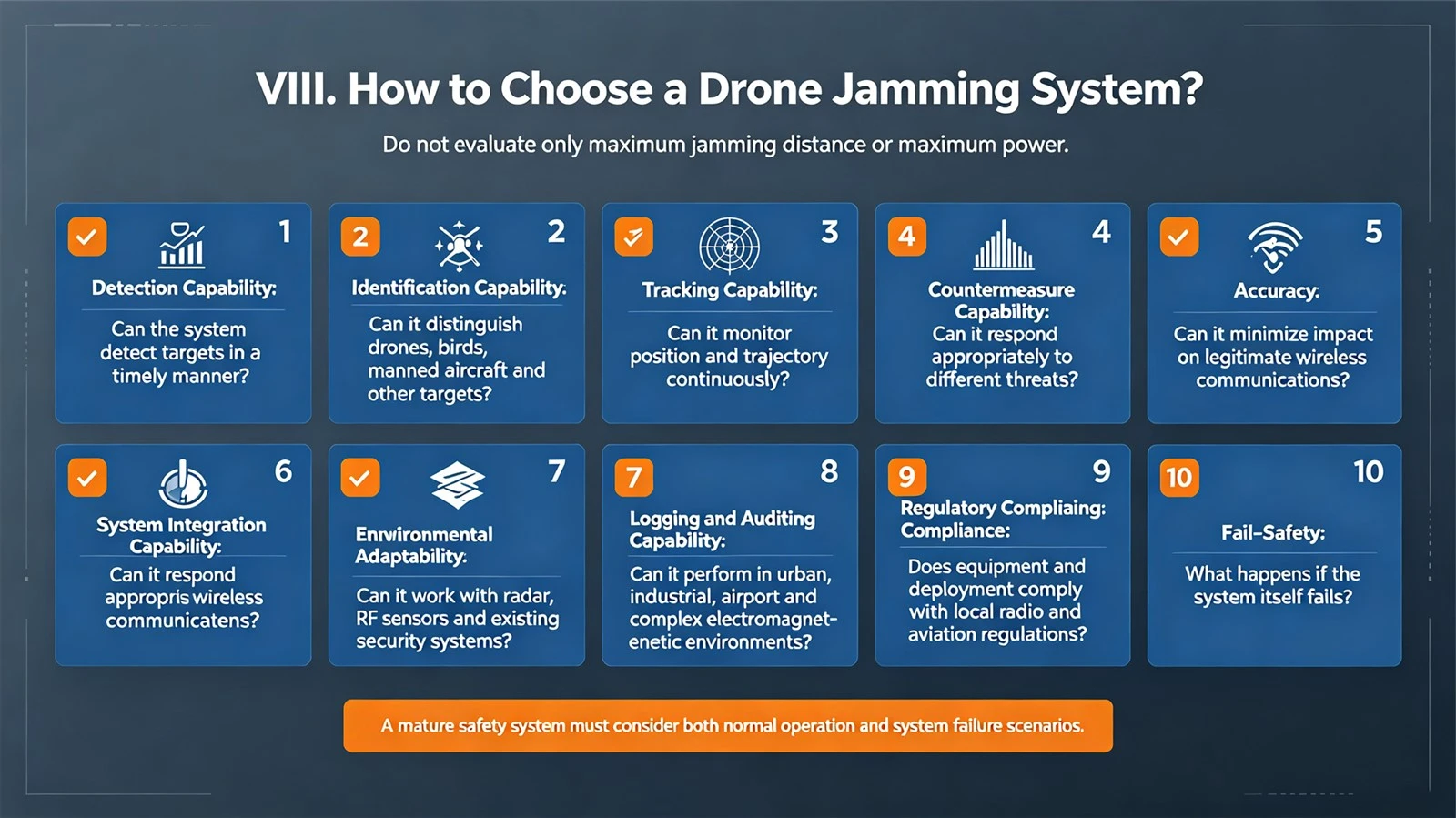

Hoe kies je een drone-jamingsysteem?
Als een bedrijf of organisatie C-UAS-apparatuur evalueert, wordt het niet aanbevolen om alleen naar de "maximale storingsafstand" of "maximaal vermogen" te kijken die in de productspecificaties wordt vermeld.
Een meer redelijke evaluatiemethode zou de volgende aspecten moeten omvatten:
1.Detectievermogen:Kan het systeem doelen tijdig detecteren?
2.Identificatiemogelijkheid:Kan het nauwkeurig onderscheid maken tussen drones, vogels, bemande vliegtuigen en andere doelen?
3. Volgmogelijkheden:Kan het de positie en het traject van de drone continu monitoren?
4.Mogelijkheid tot tegenmaatregelen:Kan het systeem passende reacties bieden op verschillende soorten bedreigingen?
5.Nauwkeurigheid:Kan het de impact op omringende legitieme draadloze communicatie minimaliseren?
6.Systeemintegratiemogelijkheden:Kan het werken in combinatie met radar, RF-sensoren, camera's en bestaande beveiligingssystemen?
7.Aanpassingsvermogen aan het milieu:Kan het de prestaties behouden in stedelijke gebieden, industriële zones, luchthavens en complexe elektromagnetische omgevingen?
8. Logboek- en auditmogelijkheden:Kan het systeem detectie, oordeel, respons en resultaten registreren? 9. Naleving van regelgeving
Voldoen de apparatuur en het inzetplan aan de lokale radio- en luchtvaartregelgeving?
9. Naleving van regelgeving
Voldoen de apparatuur en het inzetplan aan de lokale radio- en luchtvaartregelgevingsvereisten?
10. Mislukt-Veiligheid
Wat gebeurt er als het systeem zelf faalt?
Een volwassen beveiligingssysteem moet niet alleen nadenken over: "Wat kan het systeem doen als het normaal draait?"
Er moet ook worden overwogen: "Wat zal er gebeuren als het systeem faalt?"
FAQ: Veelgestelde vragen over drone-jamingsystemen
1,Wat is een Drone Jamming-systeem?
Een drone-jamingsysteem is een tegenmaatregel die elektronische jamming-technologie gebruikt om de communicatie- of navigatiesignalen van drones te beïnvloeden. Het wordt vaak gebruikt als onderdeel van een completere teller-drone-systeem (C-UAS).
2,Kan een drone-stoorzender een drone laten crashen?
Niet noodzakelijkerwijs.
Het gedrag van een drone nadat er interferentie is in de communicatie of navigatie, hangt af van het vluchtcontrolesysteem, de communicatiearchitectuur, het navigatiesysteem en het verlies- van- verbindingsbeschermingslogica. Sommige drones keren mogelijk terug naar huis, zweven of landen, of blijven autonoom vliegen.
3,Wat is het verschil tussen jammen en spoofen?
Het kernprincipe van Jamming is het blokkeren of verminderen van de beschikbaarheid van echte signalen; Spoofing daarentegen probeert het ontvangende systeem te misleiden met valse signalen, waardoor het onjuiste positie- of navigatie-informatie verkrijgt.
4,Kan drone-interferentie andere apparaten beïnvloeden?
Het is mogelijk. Omdat het radiospectrum een gedeelde omgeving is, kan ongecontroleerde RF-interferentie andere legitieme communicatie- of navigatiesystemen in de buurt beïnvloeden. Daarom moeten bij praktische implementaties volledig rekening worden gehouden met spectrumbeheer, luchtvaartveiligheid en lokale regelgeving.
5,Zijndrone-jamsystemenlegaal?
Het is geen eenvoudige zaak. De wettigheid ervan hangt af van de wetten van het land of de regio waar ze worden gebruikt, het type apparatuur, de gebruikte frequentieband, de locatie van inzet, de gebruiker en of ze over de juiste autorisatie beschikken. Daarom moeten bedrijven of individuen lokale regelgevende instanties en professionele juridische adviseurs raadplegen voordat ze dergelijke apparatuur gebruiken.
Disclaimer: dit artikel is uitsluitend bedoeld ter informatie en biedt geen juridisch of praktisch advies over tegenmaatregelen tegen drones en de beveiliging van het luchtruim. Regelgeving met betrekking tot radiofrequentie-interferentie en anti-drone-apparatuur verschilt per regio; daadwerkelijke inzet moet voldoen aan de lokale wetgeving en worden uitgevoerd door geautoriseerde professionele organisaties.
