Signaalversterker

Index

Parameter

Werkfrequentie

1560-1630 MHz

Uitgang CW Verzadigd vermogen

﹥ 50W (47dBm) ± 0,5 dBm

Band winst vlakheid

Minder dan of gelijk aan 1,5db

Werkstroom

Minder dan of gelijk aan 5a ± 0,2

Uitgang VSWR

Minder dan of gelijk aan 2.6

Rommelonderdrukking

Groter dan of gelijk aan 65dbc

Harmonische onderdrukking

Groter dan of gelijk aan -8 dbc

RF -uitvoerinterface

Sam-F

28V stroomvoorziening interface

Voedingscondensator met aardingsplaat/ rood-zwarte draden

VCC -voeding

Dc: 27-30 v

VCC max spanning

+30V

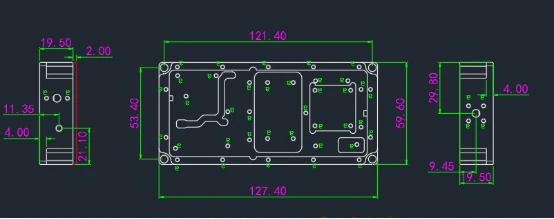

Dimensie zonder connector

127.4 × 59,6 × 21,5 mm

Vaste installatieafmetingen

121,4 × 53,4 mm

Omgevingstemperatuur

-20^oC~+55^oC

Installatiemethode

Radiator moet worden geïnstalleerd voor het testen van stroomversterkers
