5KM Drone Defender-systeem

product Introductie

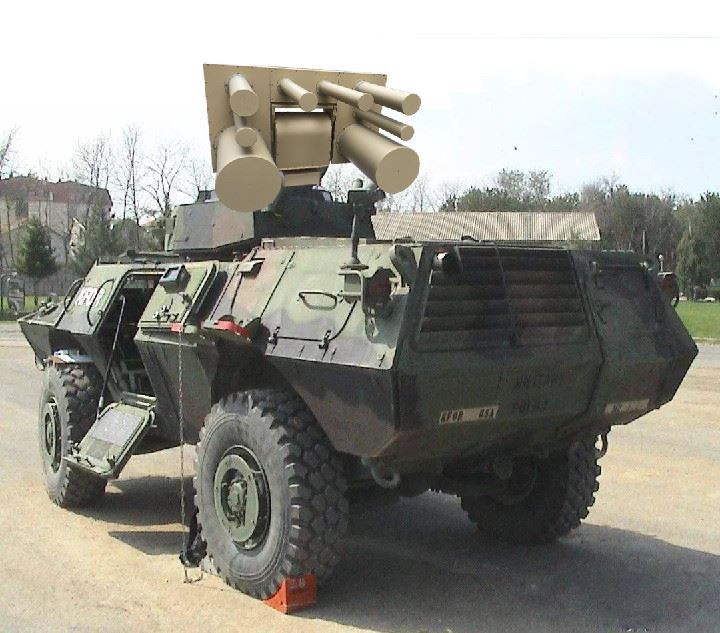

Drone-verdedigersysteem: omvat voornamelijk voertuigmodificatie, weergavecontrolesysteem, UAV DRONE passief vroegtijdig waarschuwings- en ontdekkingssysteem, UAV DRONE actief radardetectiesysteem, directioneel precisiestoringssysteem, omnidirectioneel actief verdedigingssysteem, foto-elektrisch detectie- en volgsysteem, UAV DRONEdraagbare storingsapparatuur, Het voertuig-gemonteerde voedingssysteem bestaat specifiek uit een voertuig, een verkenningsantenne-array, een verkenningscontrolehost, een displaycontroleterminal, een interferentieantenne, foto-elektrische volgapparatuur, GPS, een interferentiepan/tilt, communicatie apparatuur, stroomdistributiesysteem en ondersteunende kabels. De afstand voor vroegtijdige waarschuwing is groter dan of gelijk aan 5 kilometer, de interferentieafstand groter dan of gelijk aan 1,5 kilometer en het bewakingsbereik voor vroegtijdige waarschuwing is 360 graden. Het systeem heeft een actieve verdedigingsfunctie. Door elektromagnetische onderdrukkingssignalen uit te zenden, wordt een onderdrukkingsverdedigingszone gevormd in het kerngebied om automatisch te voorkomen dat drones de verdedigingszone binnenkomen om het doel van actieve verdediging te bereiken.

The main functions of the vehicle-mounted UAV DRONE countermeasure system include radar search and detection, photoelectric tracking and recognition, countermeasures, integrated communication, etc.: Radar search and detection: Ka band, horizontal 360 degrees / elevation angle ± 90 degrees, for 010 kilometers Active detection and scanning of low, small and slow targets; photoelectric tracking recognition: using active radar detection signals to implement optical tracking of the target, and using laser imaging to identify the target manually or systematically; countermeasure: using fixed equipment (or portable single Military equipment) Interference and interception of targets with potential safety hazards or threats; Command center: For detection, discovery, photoelectric identification, and countermeasures, customized and executed effective linkage plans based on customer needs; Modular design: own RD capabilities, Through the integration of detection radar, photoelectric tracking, countermeasure equipment, etc., a variety of implementation methods such as the computer room, roof or tower fixation, and vehicle-mounted of the command center can be realized to meet the needs of different customers.

Producteigenschap

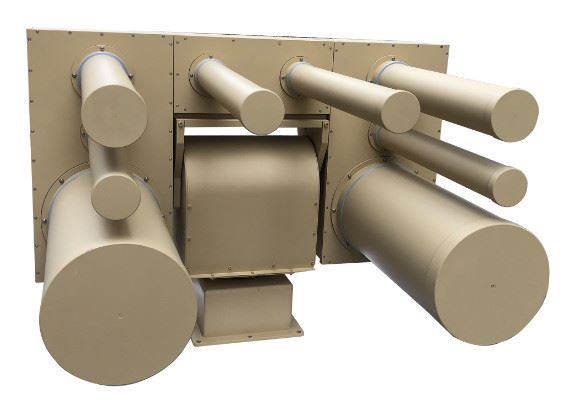

1. Voertuig-gemonteerd PTZ/Vast UAV DRONE-tegenmaatregelsysteem omvat hoofdzakelijk voertuigmodificatie, weergavesoftwarebesturingssysteem (of bedrade bediening), directioneel precisie-interferentiesysteem, omni-directioneel actief verdedigingssysteem, UAV DRONE draagbaar interferentieapparaat en voertuigvoedingssysteem Interferentieantenne (optionele radardetectie, foto-elektrische volgapparatuur), GPS, interferentie-PTZ, communicatieapparatuur, stroomdistributiesysteem en ondersteunende kabels.

2. Bedek 360 graden in alle richtingen en de dekkingsradius van een enkel apparaat kan meer dan 5 kilometer bereiken

3. Het systeem heeft een actieve verdedigingsfunctie. Door elektromagnetische onderdrukkingssignalen uit te zenden, wordt een onderdrukkingsverdedigingszone gevormd in het kerngebied, die automatisch voorkomt dat UAV's de verdedigingszone binnenkomen om het doel van actieve verdediging te bereiken.

3. De frequentie kan worden aangepast,

4. Indien onbeheerd, kan de apparatuur automatisch werken, met alle-ronde beschermingsmogelijkheden gedurende de dag

5. Het systeem moet de kenmerken hebben van eenvoudige installatie, eenvoudige bediening en automatisering.

6. Interferentiesignaal GPS, GLONASS, Beidou-navigatiesignaal en 2.4G, 5.8G, 5.2G, 433MHz, 915mhz, beeldtransmissiesignaal, frequentieverspringend signaal, afstandsbedieningssignaal.

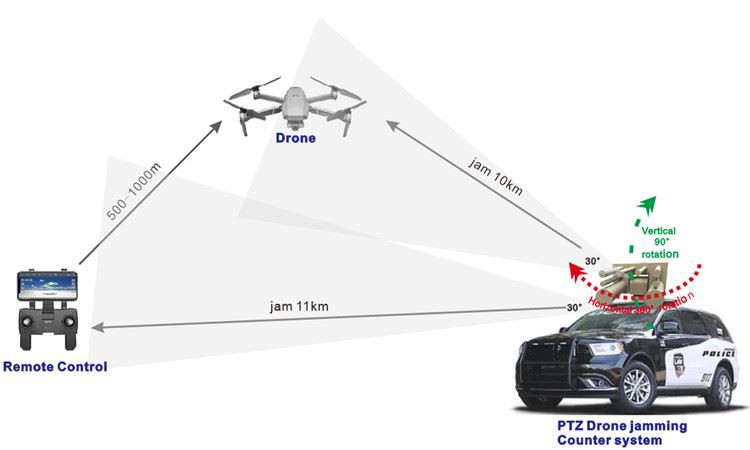

7. Productfunctie van de stoorzender van het drone-signaal: verbreek alle communicatie tussen de drone en de controller;

8. IP-afstandsbediening, met stroomalarm, staande golfalarm, temperatuuralarmfunctie;

9. Software-afstandsbediening, door continue stappencontrole-interactie, wijst de roterende antenne nauwkeurig naar het luchtdoel.

10. Het kan worden gekoppeld aan detectieapparatuur zoals radar. Nadat het doel is gevonden, zal het automatisch de draaitafel besturen en de directionele elektronische interferentie inschakelen. Onbeheerd werk 724 uur.

11. De hele machine gebruikt zes-series aluminiumlegeringsmateriaal en het warmteafvoereffect is hoger dan dat van een gewone aluminiumlegering. Volledig afgedicht en geïntegreerd ontwerp, apparatuur is anti-vibratie, IP66 waterdicht, stof-bestendig en bestand tegen zoutnevel-

12. De onafhankelijke knopschakelaar schakelt handmatig de interferentiesignaalemissie van elke frequentieband in / uit, de indicator geeft de status weer en de helderheid van de indicator is instelbaar; de software schakelt op afstand de emissie van het interferentiesignaal van elke frequentieband in/uit en geeft tegelijkertijd de aan/uit-status en helderheid van het indicatielampje weer.

13. Software-afstandsbediening, door continue stappencontrole-interactie, wijst de roterende antenne nauwkeurig naar het luchtdoel.

14. De hele machine gebruikt zes-series aluminiumlegeringsmateriaal en het warmteafvoereffect is hoger dan dat van een gewone aluminiumlegering. Volledig afgedicht en geïntegreerd ontwerp, apparatuur is anti-vibratie, IP66 waterdicht, stof-bestendig en bestand tegen zoutnevel-

Productspecificatie:

Interferentiefrequentiebereik en -vermogen (normale frequentiezwaai of high-end frequency hopping kan worden geselecteerd):

Stuursignaalstijl: FHSS (Frequency Hopping)/DSSS (Direct Sequence Spread Spectrum)

Regelfrequentie: 433MHz/915MHz/2.4GHz/5.2G/5.8GHz/1.5GHz

Straalbreedte: horizontaal 30 graden, verticaal 30 graden;

Werkbereik : Groter dan of gelijk aan 5km

Voeding: AC100-240V/50Hz DC 60V

Stroomverbruik: 3000W (max)

Werktijd: continu

Afmeting: 90 6870CM

Netto gewicht: 125kg

Beschermingsniveau: IP67 waterdicht, anti-vibratie, stof-proof en anti-zoutspray

Systeem: ondersteuning voor draadbesturing of softwarebesturing;

Optioneel: radar, foto-elektrisch

Vochtigheid: 5 procent - 95 procent

Operating Temp: -20ºC - plus 55ºC

Sollicitatie
Voorkom dat op afstand bestuurbare geïmproviseerde explosieven worden geactiveerd en stop terroristische aanslagen;
Bescherm deskundigen op het gebied van explosievenbehandeling;

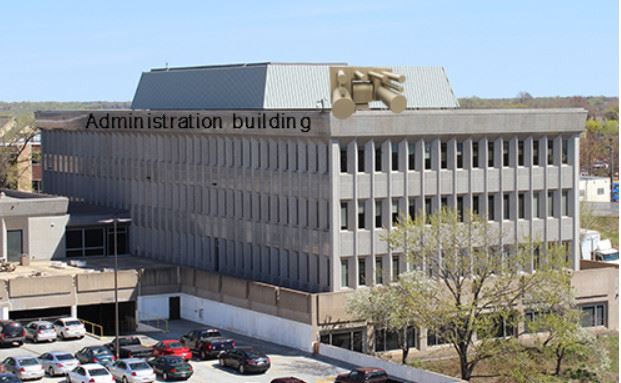

Bescherm belangrijke plaatsen zoals bus-/treinstations, pleinen, scholen, massabijeenkomsten, stadions, enz.; administratiegebouw, speciaal politievoertuig, ect.
Risicobeperking en verwijdering van explosieven op gespecificeerde plaatsen;
Politie gebruikt voor VVIP-konvooi, ECM, anti-drugs, oproerbeheersing, enz.
Militair gebruikt voor grenscontrole, ECM enz
