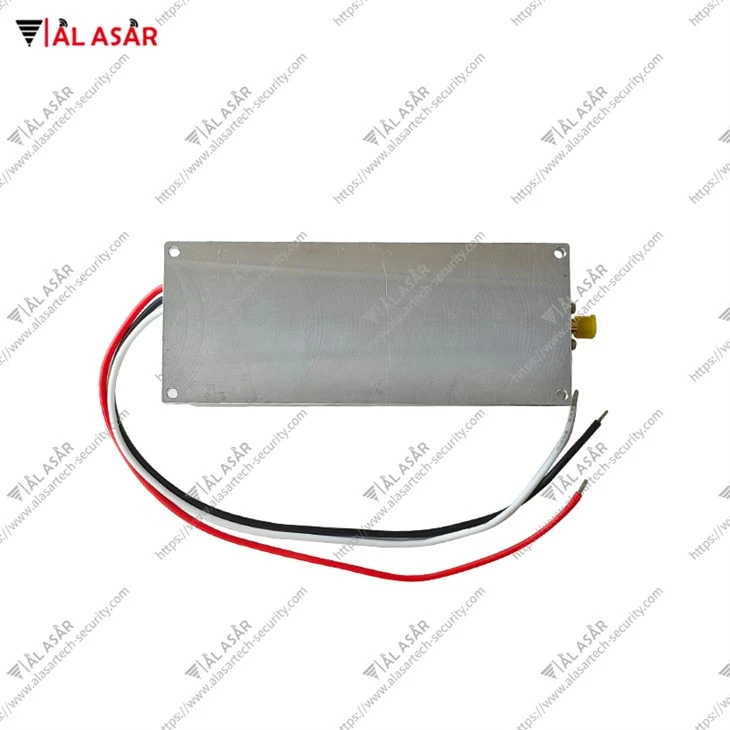

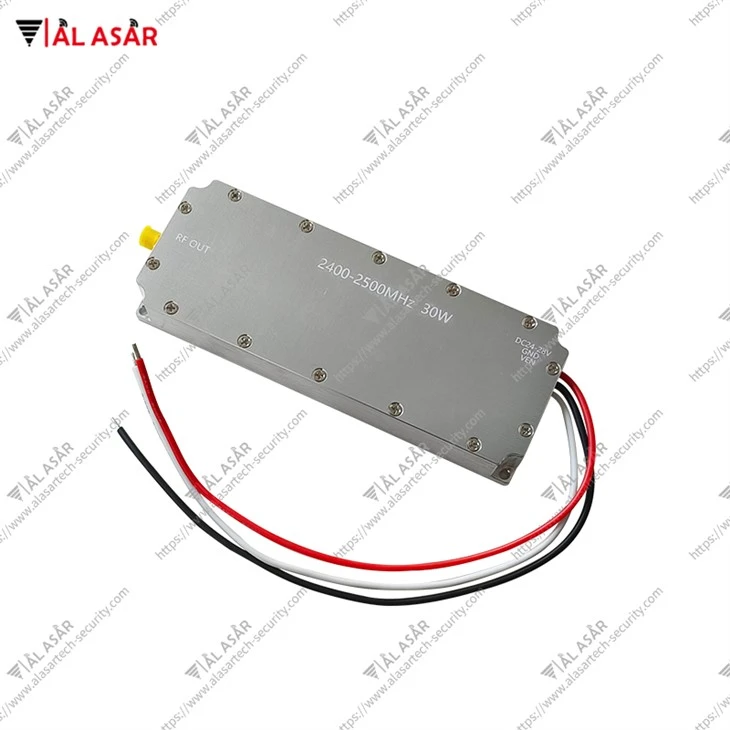

2400-2500 MHz RF POWER-versterkermodule

Index

Parameter

Werkfrequentie

2400-2500 MHz

Uitgang CW Verzadigd vermogen

Groter dan of gelijk aan 30W (45dBm)

In {- Band wint vlakheid

Minder dan of gelijk aan 1,5db

Werkstroom

Minder dan of gelijk aan 3,5a

Uitgang VSWR

Minder dan of gelijk aan 2.6

Rommelonderdrukking

Groter dan of gelijk aan 65dbc

Harmonische onderdrukking

Groter dan of gelijk aan -8dbc

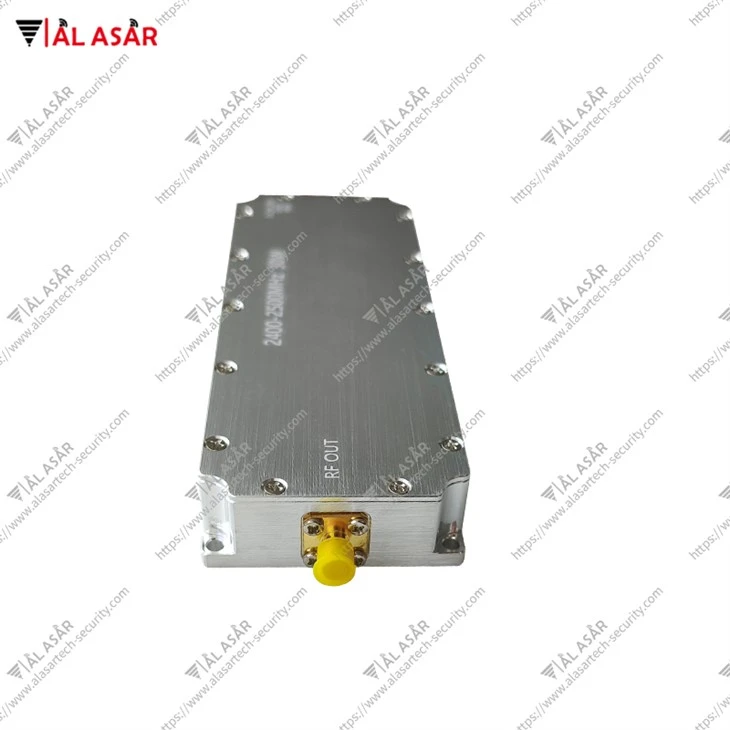

RF -uitvoerinterface

Sam - f

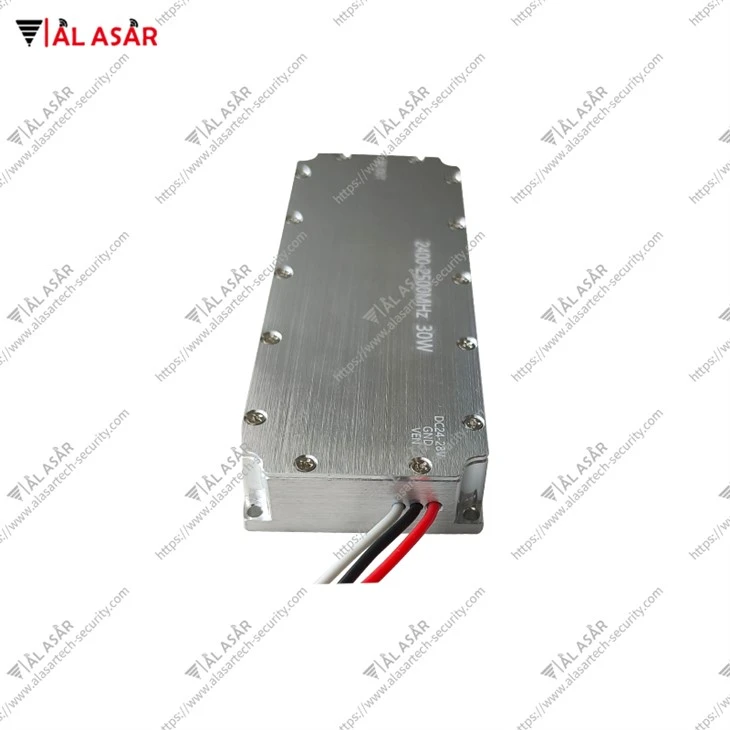

28V stroomvoorziening interface

Feed - door condensator met aardingsplaat / rood - zwarte draden

VCC -voeding

DC: 27-30V

VCC max spanning

+30V

Dimensie zonder connector

96 × 53 × 20 mm

Omgevingstemperatuur

-20^oC~+55^oC

Installatiemethode

Radiator moet worden geïnstalleerd voor het testen van stroomversterkers
